盖世汽车讯 11月25日，美蓓亚三美株式会社（MinebeaMitsumi Inc.,）旗下艾普凌科有限公司（ABLIC Inc.）宣布推出S-19560B系列电源管理IC（PMIC），该系列产品适用于汽车摄像头模块，支持16V输入和三个电源输出通道。

图片来源： ABLIC

S-19560B系列是ABLIC首款将两个降压DC-DC转换器通道和一个LDO稳压器通道集成到超紧凑型HSNT-8（2030）封装（2.0×3.0×0.5mm）中的PMIC。

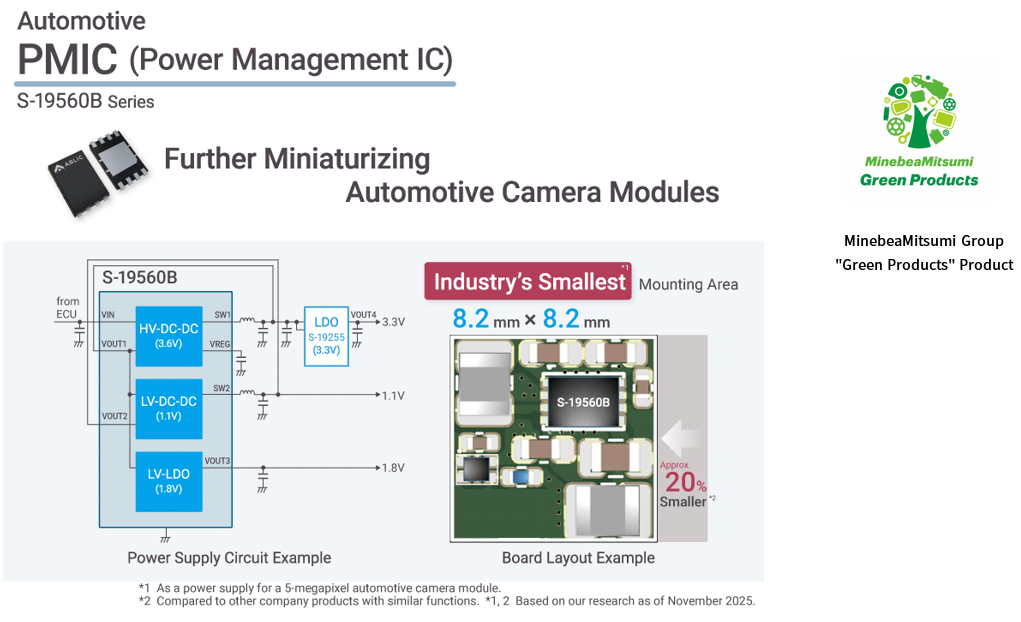

在需要缩小尺寸的相机模块电路设计中，通过将三通道输出的S-19560B系列与ABLIC的小型高PSRR LDO稳压器（S-19255）相结合，设计人员可以配置一个四通道电源电路，并拥有业界最小的安装面积。与同类四通道PMIC相比，该方案可将安装面积减少约20%。此外，使用外部LDO稳压器具有显著的散热优势，有助于节省空间并提高相机模块的热效率。

另外，图像传感器和串行器通常需要不同的输出电压和上电顺序，具体取决于制造商和器件型号。S-19560B系列通过提供预设配置简化了这些设置，从而减少了设置时间和开发工作量。

近年来，随着汽车技术飞速发展——尤其是在互联、自动驾驶、共享/服务、电动化（CASE）理念的推动下——用于高级驾驶辅助系统（ADAS）和自动驾驶（AD）的摄像头数量也迅速增长。S-19560B系列摄像头正是为了应对汽车摄像头日益增长的需求所带来的各种挑战而开发的。

主要特性

小巧封装，实现业界最小的安装面积（与竞品相比缩小约20%）

这款三通道输出PMIC集成于ABLIC专有的紧凑型封装HSNT-8（2030）（2.0×3.0×0.5mm）中。这显著节省了电路板空间，满足了客户对汽车摄像头模块小型化的需求。

所需的最少外部元件为两个电感和五个电容。只需添加一个紧凑型高PSRR ABLIC LDO（S-19255）和两个电容，即可配置出业界最小的安装面积的电源电路，与竞品相比缩小约20%。

外部LDO实现高效散热

通过将为摄像头模块供电的LDO之一置于PMIC外部，可以有效分散PMIC内部的热量，从而为车载摄像头模块提供有效的散热解决方案。此外，缩短CMOS图像传感器（CIS）与LDO之间的距离，还能抑制电源线上的外部噪声。

无需初始化即可上电

产品出厂时已预先配置输出电压、启动顺序和其他参数。因此，上电后即可直接用作电源，无需任何初始化操作。这使得摄像头模块的电源配置更加简便。

汽车级品质

该产品经过三温度测试（低温、常温和高温）。同时，该产品计划符合汽车电子协会制定的AEC-Q100可靠性和质量标准，并即将获得PPAP（生产件批准程序）认证。该产品适用于汽车应用中常见的严苛环境。

应用示例

摄像头模块：

・视景摄像头模块；传感摄像头模块；行车记录仪；驾驶员监控系统（DMS）

图片来源： ABLIC

汽车应用

・发动机；变速器；悬架；防抱死制动系统（ABS）；电动汽车/混合动力汽车/插电式混合动力汽车等
